Perfis estruturais
A base sólida para sua construção metálica

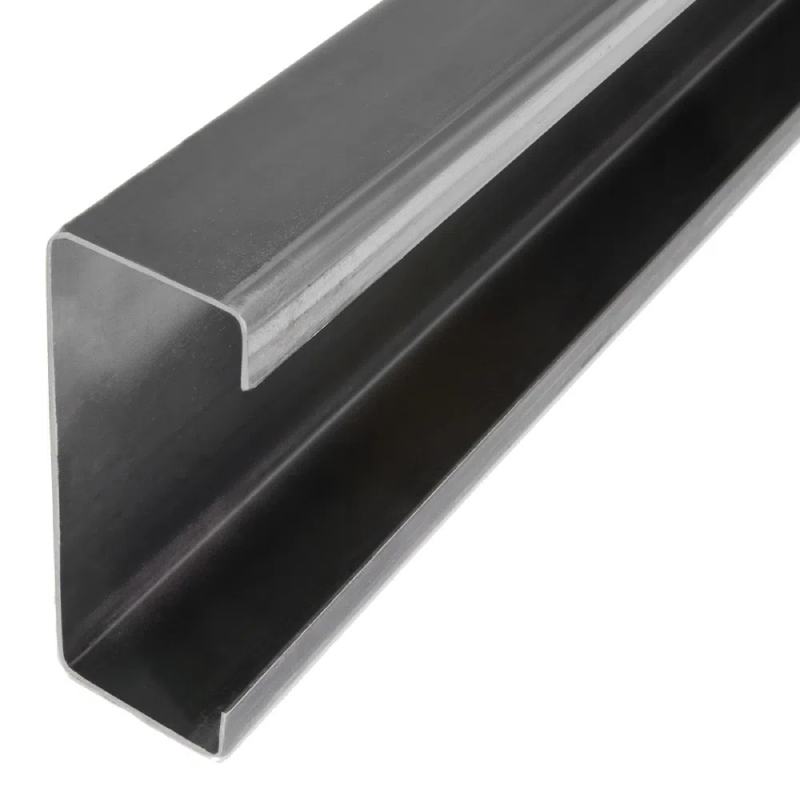

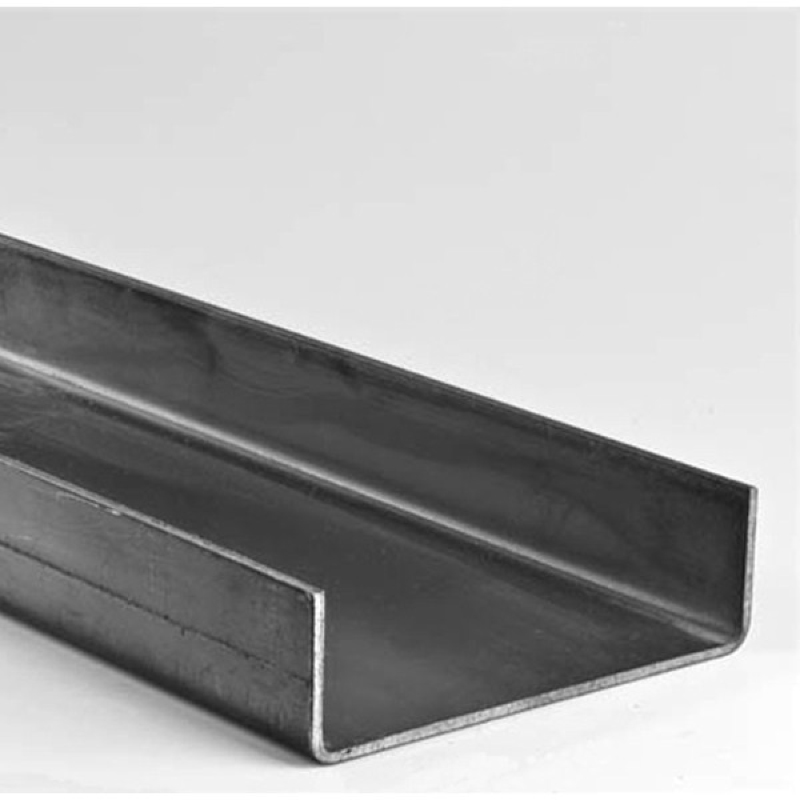

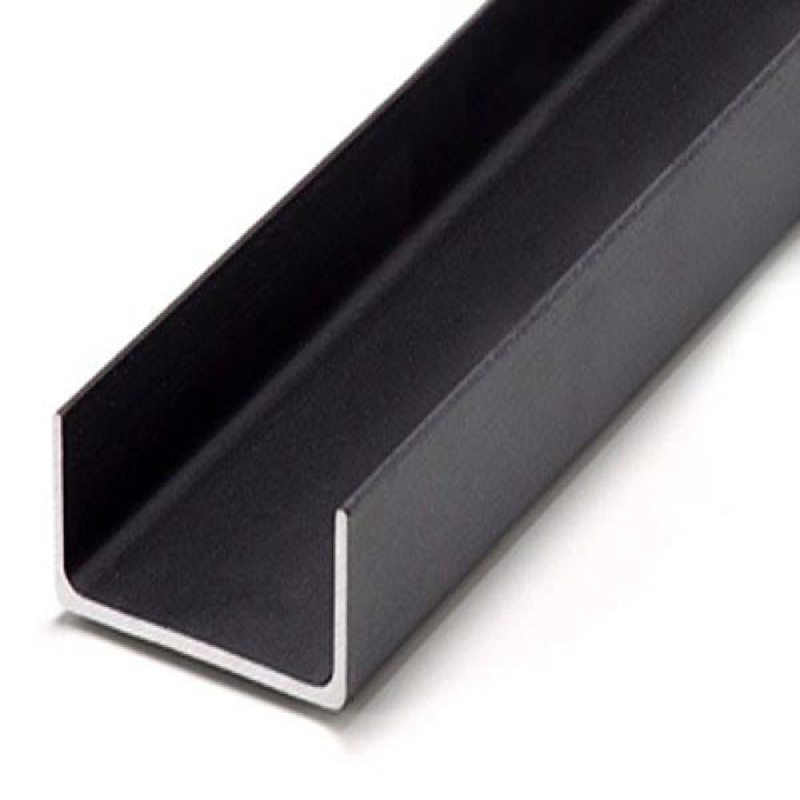

Nossos perfis estruturais (disponíveis em formatos de "U" e "G") oferecem resistência e versatilidade excepcionais. Moldados com precisão a partir de chapas de aço, esses perfis são essenciais para uma variedade de projetos, desde pórticos até estruturas complexas. Na Açotelha, garantimos perfis que vencem grandes vãos, proporcionando estabilidade e capacidade de carga.
Escolha confiabilidade. Escolha perfis estruturais da Açotelha para garantir a solidez de sua construção. Transforme suas ideias em estruturas sólidas com a qualidade que você merece.
- Categoria: Construção metálica
- Grupo: Perfis estruturais
| Dimensões | S | P | Jx | Wx | ix | ey | Jy | Wy | iy | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| h | b | esp | cm² | kg/m | cm⁴ | cm³ | cm | cm | cm⁴ | cm³ | cm |
| 50 | 25 | ||||||||||
| 2,00 | 1,75 | 1,46 | 6,66 | 2,60 | 1,94 | 0,71 | 1,07 | 0,60 | 0,78 | ||
| 2,25 | 2,07 | 1,63 | 7,70 | 3,00 | 1,92 | 0,73 | 1,26 | 0,71 | 0,77 | ||
| 2,65 | 2,38 | 1,91 | 8,66 | 3,40 | 1,90 | 0,75 | 1,43 | 0,82 | 0,77 | ||
| 3,00 | 2,67 | 2,14 | 9,55 | 3,80 | 1,88 | 0,77 | 1,59 | 0,92 | 0,77 | ||
| 75 | 40 | ||||||||||
| 2,00 | 2,80 | 2,30 | 25,10 | 6,60 | 2,99 | 1,12 | 4,55 | 1,58 | 1,27 | ||
| 2,25 | 3,32 | 2,58 | 29,23 | 7,80 | 2,97 | 1,14 | 5,37 | 1,88 | 1,27 | ||
| 2,65 | 3,84 | 3,02 | 33,56 | 8,90 | 2,95 | 1,16 | 6,15 | 2,17 | 1,26 | ||
| 3,00 | 4,35 | 3,40 | 37,49 | 9,90 | 2,93 | 1,18 | 6,91 | 2,45 | 1,26 | ||
| 4,75 | 6,48 | 5,22 | 52,75 | 14,00 | 2,85 | 1,27 | 10,00 | 3,66 | 1,24 | ||
| 100 | 40 | ||||||||||
| 2,00 | 3,27 | 2,72 | 49,01 | 9,80 | 3,86 | 0,97 | 4,99 | 1,65 | 1,23 | ||
| 2,25 | 3,89 | 3,05 | 57,67 | 11,50 | 3,84 | 0,99 | 5,89 | 1,96 | 1,22 | ||
| 2,65 | 4,51 | 3,57 | 85,99 | 13,10 | 3,82 | 0,01 | 6,76 | 2,26 | 1,22 | ||
| 3,00 | 5,11 | 4,03 | 73,99 | 14,70 | 3,80 | 0,03 | 7,61 | 2,56 | 1,22 | ||
| 4,75 | 7,67 | 6,22 | 105,90 | 21,10 | 3,71 | 0,11 | 11,09 | 23,84 | 1,20 | ||
| 100 | 50 | ||||||||||
| 2,00 | 3,85 | 3,04 | 58,15 | 11,60 | 3,98 | 1,34 | 9,24 | 2,52 | 1,58 | ||
| 2,25 | 4,35 | 3,41 | 68,55 | 13,70 | 3,96 | 1,36 | 10,94 | 0,00 | 1,58 | ||
| 2,65 | 5,04 | 3,99 | 78,60 | 15,70 | 3,94 | 1,38 | 12,59 | 3,48 | 1,58 | ||
| 3,00 | 5,71 | 4,50 | 88,29 | 17,60 | 3,92 | 1,40 | 14,20 | 3,94 | 1,57 | ||
| 4,75 | 8,83 | 6,96 | 127,50 | 25,40 | 3,84 | 1,48 | 20,89 | 5,84 | 1,55 | ||
| 127 | 50 | ||||||||||
| 2,00 | 4,17 | 3,46 | 101,30 | 15,90 | 4,92 | 1,19 | 9,94 | 2,61 | 1,54 | ||
| 2,25 | 4,97 | 3,88 | 119,60 | 18,00 | 4,90 | 1,20 | 11,78 | 3,10 | 1,53 | ||
| 2,65 | 5,76 | 4,55 | 137,50 | 21,80 | 4,88 | 1,22 | 13,57 | 3,59 | 1,53 | ||
| 3,00 | 6,53 | 5,13 | 154,80 | 24,30 | 4,86 | 1,24 | 1,32 | 4,08 | 1,53 | ||
| 4,75 | 9,91 | 7,97 | 225,90 | 35,50 | 4,77 | 1,32 | 22,66 | 6,16 | 1,51 | ||
| 150 | 50 | ||||||||||
| 2,00 | 4,60 | 3,82 | 149,90 | 19,90 | 5,70 | 1,08 | 10,42 | 2,66 | 1,50 | ||
| 2,25 | 5,49 | 4,29 | 177,40 | 23,60 | 5,68 | 1,10 | 12,35 | 3,17 | 1,49 | ||
| 2,65 | 6,37 | 5,03 | 204,10 | 27,20 | 5,65 | 1,12 | 14,24 | 3,67 | 1,49 | ||
